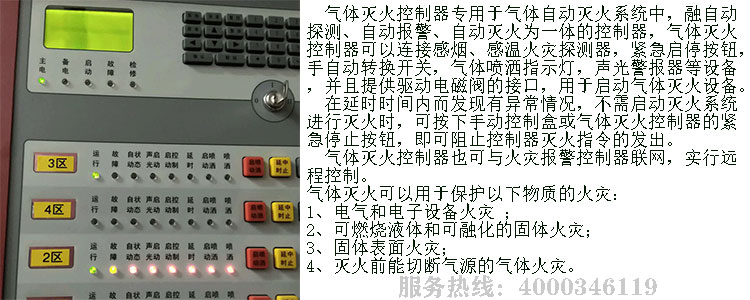

氣體滅火系統調試聯動編程語句規則
來源：消防改造公司 時間：2020-09-22 16:06:11
一、氣體滅火系統調試聯動語句表達式
聯動語句表達式為：（X，T0，T1）=具體表達式。其中：“X”代表設備地址，表示方式為：主機號-回路號-地址號，本地控制器不必輸入本機號。
例如：第2回路、15號總線聯動設備的“X”表示為：2-15。
“T0”為設備被延時啟動的滯后時間長度，,單位為秒，-長可延時600秒，可輸入0到600間的任一個數。
“T1“為設備被啟動后動作狀態的維持時間，過了這個時間，設備動作被自動撤銷，單位為秒，-長可延時600秒，可輸入0到600間的任一個數。
“T0、T1”可以被省略，系統默認為“0，∞”，為立即啟動，不撤消。此時聯動語句表達式為：（X）=具體表達式。
二、氣體滅火系統調試聯動語句具體表達式的類型
聯動語句表達式中"="右邊的"具體表達式"分為五種類型：
1.常規型：即常規的與("*"表示)、或("+"表示)邏輯關系。
表達式為：（X1）,(X1*X2)+（X3*X4*X5）,（X1+X2）*（X3+X4）等。其中：“Xi”均為探測部件地址，格式為：機器號-回路-地址(單機控制器不用輸入機器號)。
例：（1-42，30，2）=（3-1*3-2）
表示3回路1號與2號同時報警，聯動總線上1回路42號聯動地址，延遲30秒啟動，啟動2秒后撤消。
（1-42，30，2）=（5-3-1*7-3-2）
表示5號主機3回路1號與7號主機2號同時報警，本控制器聯動總線上1回路42號聯動地址，延遲30秒啟動，啟動2秒后撤消。
2.累計型：即一組輸入地址中有若干個以上報警時，聯動一個輸出地址動作。
表達式為：Am（X1，X2~X3，X4．．．）。其中：“A”為類型符號；“m”為個數；“Xi”均為探測部件地址；“~”前后的地址應位于同一機器的同一回路，且前邊的地址號應小于后邊的地址號。
例：Y（66-8）=A5（1-1~1-10，1-20，2-30）
表示當1回路1~10號、1回路20號和2回路30號地址中有5個以上報警，聯動多線8號動作，立即輸出“啟動”動作。
3.續動型：
用某一模塊的反饋信號觸發另一模塊啟動。
表達式為：B（X）。其中：“B”為類型符號；“X”為輸出模塊地址。若省略“X”，則表示n為多線編號。
例：Y（1-1）=B（1-10）+B（1-11）+B（1-12）
表示：1回路10、11、12號三個聯動模塊中的任意一個反饋信號觸發1回路1號聯動模塊
Y（1-2）=B（66-1）+B（66-5）
表示：1號多線盤1路或5路的反饋信號觸發1回路2號聯動模塊
注意：用某一聯動模塊的反饋信號觸發另一聯動模塊啟動時，等號后的語法必須如：
B（1-1）或B（1-1）+B（1-2）………+B（1-5）
如：B（1-1~1-5）為錯誤語法
用某一模塊的啟動信號觸發其它模塊啟動。
例：Y（1-10）=（1-30）
表示：用1回路30號模塊的啟動信號觸發1回路10號模塊
Y（1-1）=A1（1-10,1-30~1-35）
表示：用1回路10號、30~35號模塊中的任意一個模塊的啟動信號觸發1回路1號模塊
4.定時型：即定時要求一個輸出模塊動作。
表達式為：C（時，分）。其中：“C”為類型符號；“分”必須為5的整數倍。
例：Y（1-3，00，60）=C（10，00）
表示每天10：00整定時啟動1回路3號模塊，啟動60秒后停止。
5.刪除：當某條邏輯編程輸入錯誤，但已經存入控制器中，可在“＝”后邊輸入“D”，然后按確定鍵，即可刪除此條編程。
例：Y（1-1）=D
表示1回路1號聯動地址的編程將被刪除。
6.混合型：以上五種類型也可以通過“與”和“或”組成新的表達式。
例：Y（1-42）=（3-1*3-2）+C（10，00）
表示3回路1號與2號同時報警，或者10：00整定時啟動聯動地址。
聯動語句表達式為：（X，T0，T1）=具體表達式。其中：“X”代表設備地址，表示方式為：主機號-回路號-地址號，本地控制器不必輸入本機號。
例如：第2回路、15號總線聯動設備的“X”表示為：2-15。
“T0”為設備被延時啟動的滯后時間長度，,單位為秒，-長可延時600秒，可輸入0到600間的任一個數。
“T1“為設備被啟動后動作狀態的維持時間，過了這個時間，設備動作被自動撤銷，單位為秒，-長可延時600秒，可輸入0到600間的任一個數。
“T0、T1”可以被省略，系統默認為“0，∞”，為立即啟動，不撤消。此時聯動語句表達式為：（X）=具體表達式。
二、氣體滅火系統調試聯動語句具體表達式的類型
聯動語句表達式中"="右邊的"具體表達式"分為五種類型：
1.常規型：即常規的與("*"表示)、或("+"表示)邏輯關系。
表達式為：（X1）,(X1*X2)+（X3*X4*X5）,（X1+X2）*（X3+X4）等。其中：“Xi”均為探測部件地址，格式為：機器號-回路-地址(單機控制器不用輸入機器號)。
例：（1-42，30，2）=（3-1*3-2）
表示3回路1號與2號同時報警，聯動總線上1回路42號聯動地址，延遲30秒啟動，啟動2秒后撤消。
（1-42，30，2）=（5-3-1*7-3-2）
表示5號主機3回路1號與7號主機2號同時報警，本控制器聯動總線上1回路42號聯動地址，延遲30秒啟動，啟動2秒后撤消。
2.累計型：即一組輸入地址中有若干個以上報警時，聯動一個輸出地址動作。
表達式為：Am（X1，X2~X3，X4．．．）。其中：“A”為類型符號；“m”為個數；“Xi”均為探測部件地址；“~”前后的地址應位于同一機器的同一回路，且前邊的地址號應小于后邊的地址號。
例：Y（66-8）=A5（1-1~1-10，1-20，2-30）
表示當1回路1~10號、1回路20號和2回路30號地址中有5個以上報警，聯動多線8號動作，立即輸出“啟動”動作。
3.續動型：
用某一模塊的反饋信號觸發另一模塊啟動。
表達式為：B（X）。其中：“B”為類型符號；“X”為輸出模塊地址。若省略“X”，則表示n為多線編號。
例：Y（1-1）=B（1-10）+B（1-11）+B（1-12）
表示：1回路10、11、12號三個聯動模塊中的任意一個反饋信號觸發1回路1號聯動模塊
Y（1-2）=B（66-1）+B（66-5）
表示：1號多線盤1路或5路的反饋信號觸發1回路2號聯動模塊
注意：用某一聯動模塊的反饋信號觸發另一聯動模塊啟動時，等號后的語法必須如：
B（1-1）或B（1-1）+B（1-2）………+B（1-5）
如：B（1-1~1-5）為錯誤語法
用某一模塊的啟動信號觸發其它模塊啟動。
例：Y（1-10）=（1-30）
表示：用1回路30號模塊的啟動信號觸發1回路10號模塊
Y（1-1）=A1（1-10,1-30~1-35）
表示：用1回路10號、30~35號模塊中的任意一個模塊的啟動信號觸發1回路1號模塊
4.定時型：即定時要求一個輸出模塊動作。
表達式為：C（時，分）。其中：“C”為類型符號；“分”必須為5的整數倍。
例：Y（1-3，00，60）=C（10，00）
表示每天10：00整定時啟動1回路3號模塊，啟動60秒后停止。
5.刪除：當某條邏輯編程輸入錯誤，但已經存入控制器中，可在“＝”后邊輸入“D”，然后按確定鍵，即可刪除此條編程。
例：Y（1-1）=D
表示1回路1號聯動地址的編程將被刪除。
6.混合型：以上五種類型也可以通過“與”和“或”組成新的表達式。
例：Y（1-42）=（3-1*3-2）+C（10，00）
表示3回路1號與2號同時報警，或者10：00整定時啟動聯動地址。
